环保用电监控设备接线包括电流测量接线、电压测量接线和天线安装，务必根据被测线路的相序依次确定电压接线和互感器的安装顺序。

一、环保用电监控设备组成

达斯特DHB-ZC100S系列用电监测设备由以下几部分组成：

• 主设备：用于计算有功功率、电能等数据，采集数据并上传；

• 电流测量：互感器测量电流，依据现场被测线路的线径及电流大小选择不同规格；

• 电压测量：建议采用接线方式；


• 外置天线：4G天线；

• 4G物联网卡：内置设备内，含1年通讯费；

二、环保用电监控设备基本功能

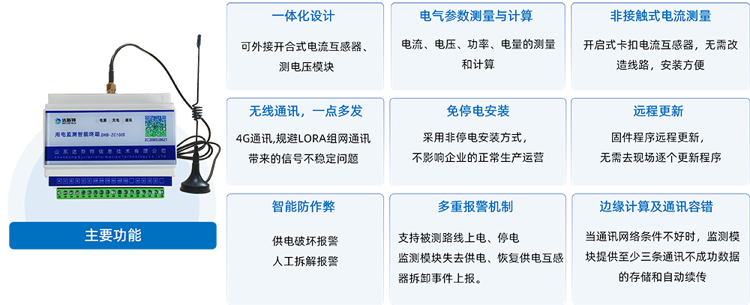

• 一体化设计：可外接开合式电流互感器、测电压设备；

• 电气参数测量与计算：电流、电压、功率、电量等的测量和计算；

• 非接触式电流测量：开启式卡扣电流互感器，无需改造线路，安装方便；

• 无线通讯，一点多发：4G通讯,规避LORA组网通讯带来的信号不稳定问题；

• 免停电安装：采用非停电安装方式，不影响企业的正常生产运营；

• 远程更新：固件程序远程更新，无需去现场逐个更新程序；

• 多重报警机制：支持被测路线上电、停电监测设备失去供电、恢复供电互感器拆卸事件上报；

• 边缘计算及通讯容错：当通讯网络条件不好时，监测设备提供至少三条通讯不成功数据的存储和自动续传；

三、环保用电监控设备接线注意事项

1.电流测量接线

使用相序表测量被测线路的相序，然后根据被测线路的相序依次确定电压接线和互感器的安装顺序。

将三个互感器分别卡在被测线路上，互感器上的箭头方向与被测线路电流方向一致，然后将互感器正极线缆接入到对应相序的设备端子正极上。

一套3个互感器的线套上标有黄、绿、红三个颜色，分别对应端子的IA、IB、IC；

具体到每个互感器，互感器为两根线，颜色为黄、绿、红的为正，接入端子的IA+、IB+、IC+；另一根线（一般为黑色或白色）接入IA-、IB-、IC-。

2.电压测量接线

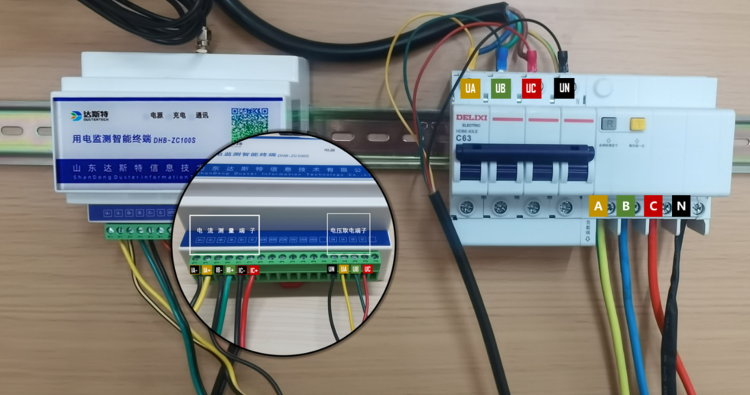

电压测量建议接入被测线路的空开上，相序顺序与电流相序顺序保持一致。特别提示：电流、电压测量的相序应与被测线路一致，否则会造成功率因数计算异常和电能计量不准确。

3.是否可以使用磁钢线或穿刺夹进行电源接线？

可以，但不建议。

磁钢线是利用了钕铁硼磁铁导电性，将电压测量线的一头吸在被测线路的带电连接件上，因为不是硬接线，所以具有很大的安全隐患。同时钕铁硼磁铁强度较大时，带电操作不易控制，极易造成安全隐患。

穿刺夹的原理是用钢针刺破被测线路的绝缘皮，并固定到被测线路金属导线上。一是会对被测线路造成破坏，企业不允许；二是容易松动，造成接触不良。

4.天线安装

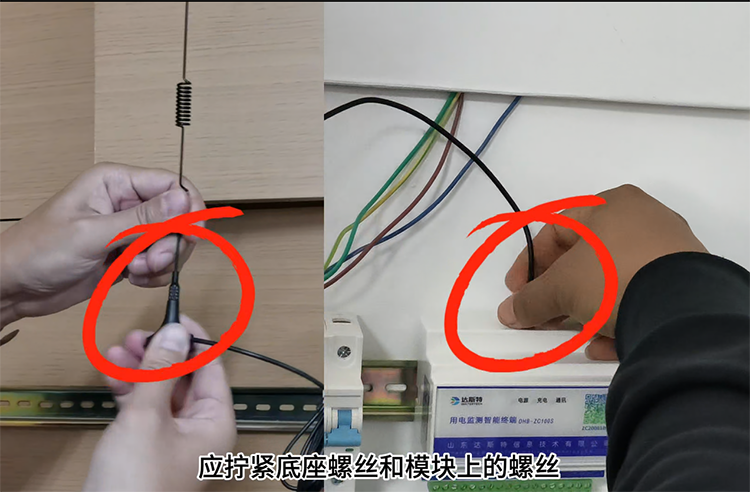

天线安装时，应拧紧底座螺丝和设备上的螺丝；

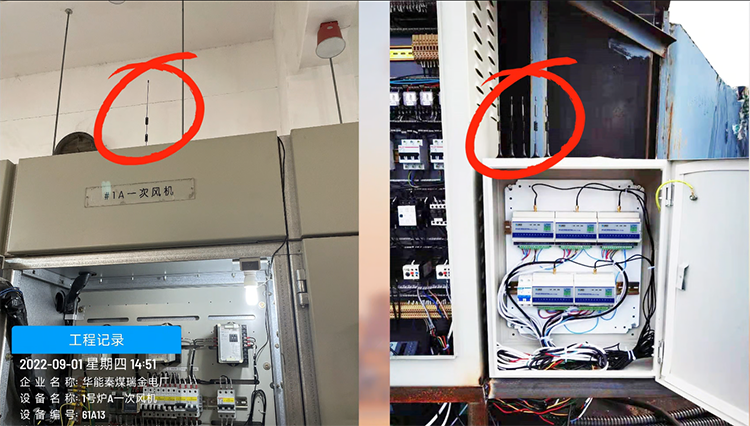

务必将天线置于配电箱外部，以保证通讯质量。
