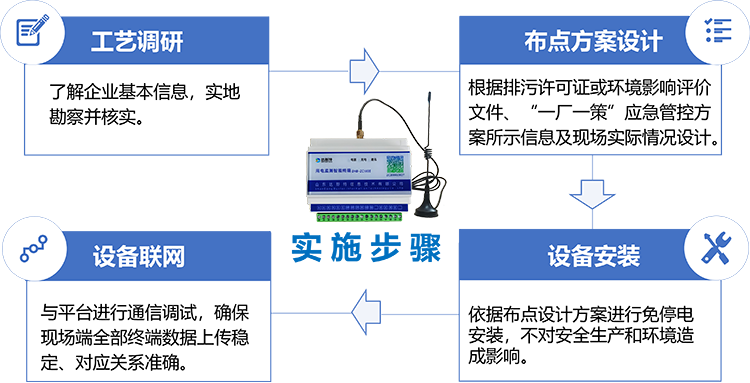

环保用电监控设备安装需要经历工艺调研、布点方案设计、设备安装和设备联网四个步骤。

1.工艺调研

在安装监控系统之前，施工单位需要对排污单位的生产设施和污染治理设施进行现场勘查。勘查内容包括数据源类型与接口方式、数据输出通讯协议、设备安装位置及电源等。现场勘查报告应由排污单位和施工单位共同确认，并对勘查资料、验收资料进行存档。

2.布点方案设计

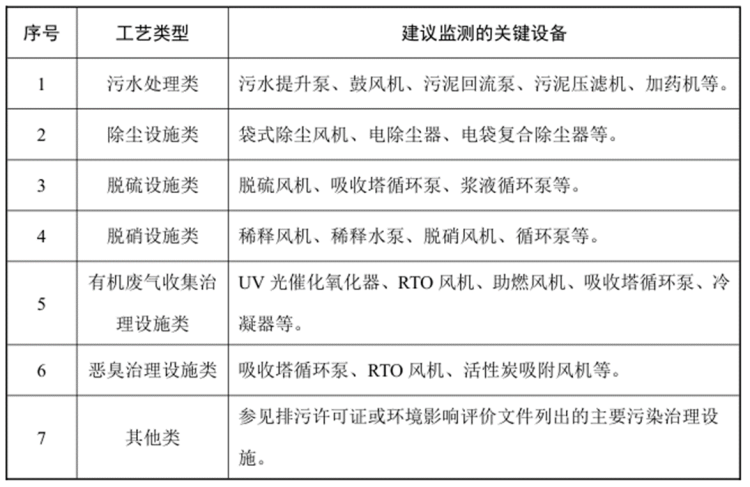

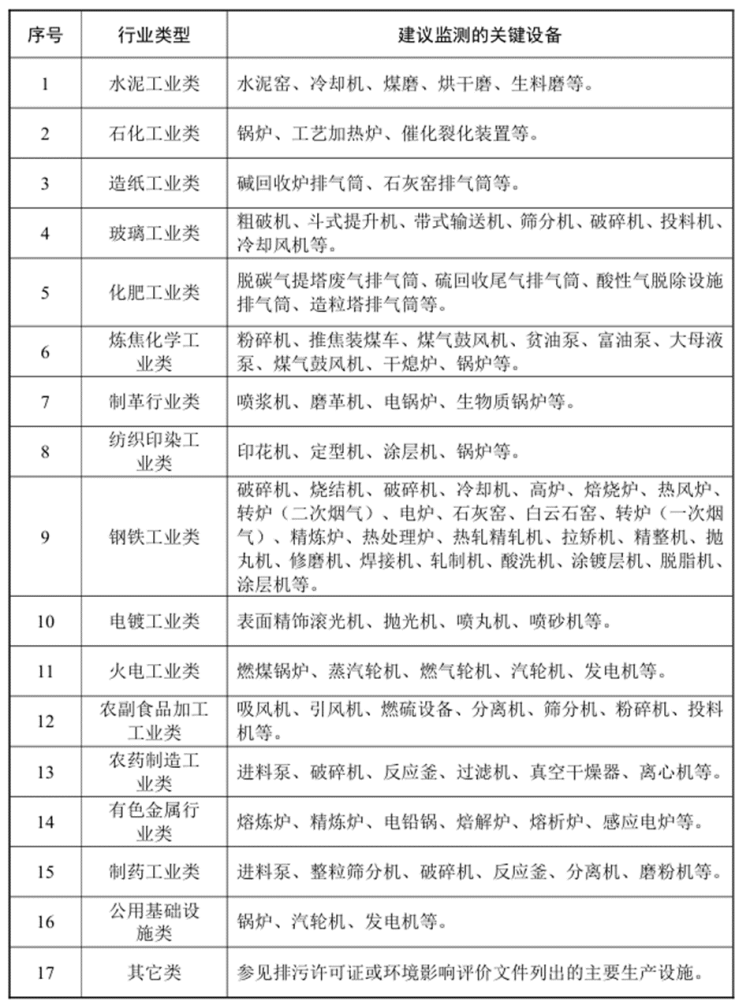

根据生产设施及污染治理设施的关键参数确定数据采集清单，优先选择能够反映生产设施（生产线）和污染治理设施启停、运行状态的关键性、代表性数据参数。

用电监测点位应包括总用电监测点位、生产设施用电监测点位、污染治理设施用电监测点位等。

用电监控设备安装点位须根据排污许可证或环境影响评价文件、“一厂一策”应急管控方案所示信息及现场实际情况开展，原则上要求全面覆盖主要生产设施及污染治理设施，对总用电、涉气生产线、生产工序、生产装置及其对应废气污染治理设施的核心用电设备，均应安装。生产、污染治理涉及多级工艺的，应在反映关键工况的设备处安装；采取多路供电或主备用供电的，应安装在设施总线前端，严禁漏装；在准确反映排污单位停限产、错峰生产、污染治理设施 运行情况的前提下，布设的点位数量力求精简。

总用电监控设备安装在排污单位总进线回路，生产设施用电监控设备安装在排污单位的生产线总回路及主要生产设备回路，污染治理设施用电监控设备安装在排污单位 的治污工艺总回路及主要治污设备回路。

3.设备安装

依据布点设计方案进行免停电安装，不对安全生产和环境造成影响。

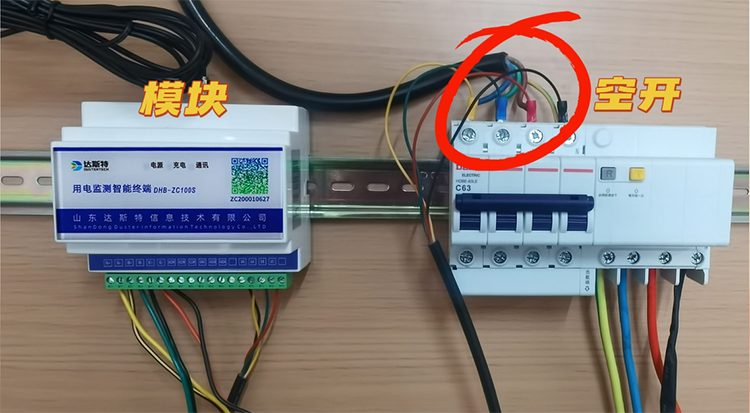

环保用电监控设备建议采用导轨式安装，就近安装于被测设线路的空开附近。电压的测量点建议选在空开上侧，确保环保用电监控设备的稳定供电。

保证数据传输稳定，延时低。安装的电流互感器应根据现场被测线路的线径及电流大小选择相应互感器，禁止使用大量程监测设备测量低功率设备。

我公司目前提供的互感器分四个型号，具体如下：

如何判定设备安装成功：

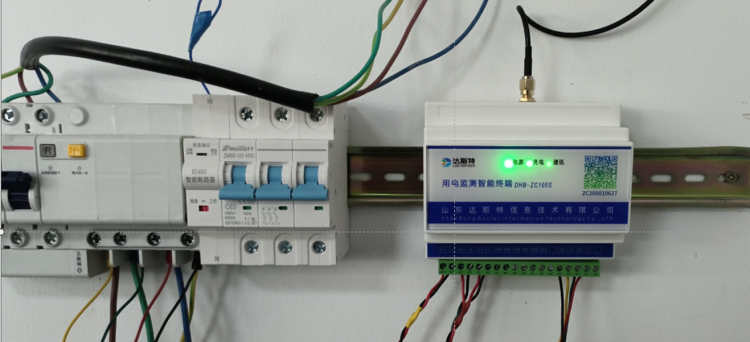

1、首先，观察设备电源灯状态常亮，通讯灯为每2秒闪烁一次；

2、其次，使用手机APP观察设备实时数据及安装接线状态。具体步骤为：

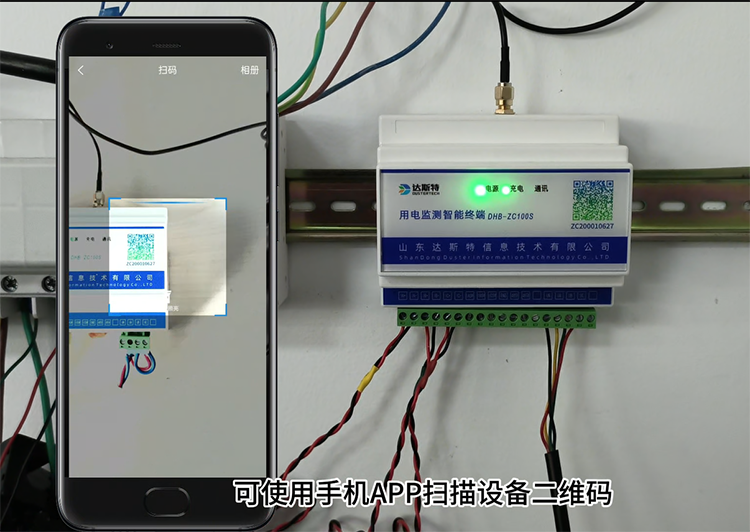

打开手机APP，扫码或选择设备，建立连接，发送指令。

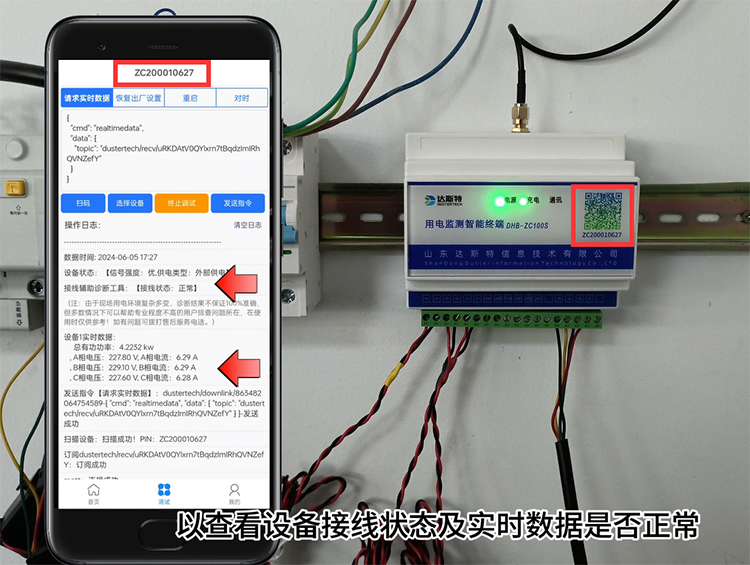

返回数据查看返回结果即可判断设备是否安装成功。

4.设备联网

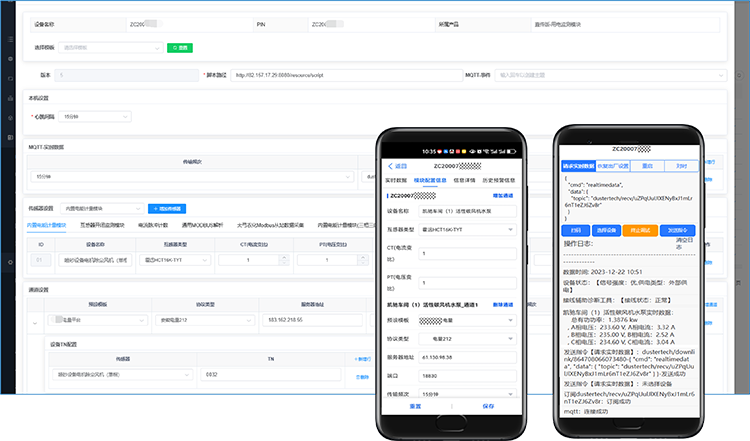

使用免费配套的手机app或IOT设备管理云平台，为环保用电监控设备配置信息。

先配置点位基本信息：点位名称、互感器类型、CT、PT（CT、PT为一次侧的电压变比、电流变比，如无一次侧，则默认为1）。

再配置通讯通道信息，填写协议类型、服务器地址、端口、传输频次、MN、TN等信息，点击保存，完成数据联网配置。如需将数据发送至多个环保用电监控平台，则增加通讯通道，填写对应的联网配置信息。
