为加快推进我省固定污染源自动监测监控体系建设试点工作，四川省生态环境厅组织制定了《四川省固定污染源视频监控建设技术要求( 试行))) (( 四川省固定污染源用电监控建设技术要求(试行)))和《四川省固定污染源在线监测系统数据传输协议( 试行)))。

四川省固定污染源用电监控建设技术要求(试行)内容如下：

1. 概述

1.1. 适用范围

本技术要求规定了固定污染源用电监控系统的建设（含现场端监控设备、中心端监控平台及其相关配套资源）要求和现场端安装要求。

本技术要求适用于四川省固定污染源的用电监控系统建设实施。

1.2. 引用文件

本技术要求内容引用了下列文件中的条款。凡是不注明日期 的引用文件，其有效版本适用于本技术要求。

GB 1207 电压互感器

GB 1208 电流互感器

GB 3100 国际单位制及其应用

GB 3101 有关量、单位和符号的一般原则

GB 3102.1 空间和时间的量和单位 GB 4208 外壳防护等级（IP代码） GB 50057 建筑物防雷设计规范

GB 50093 自动化仪表工程施工及质量验收规范

GB 50168 电气装置安装工程_电缆线路施工及验收规范

GB 50171 电气装置安装工程盘、柜及二次回路接线施工及 验收规范

GB 31960.7-2015 电力能效监测终端技术条件

GB 4793.1 测量、控制和实验室用电气设备的安全要求 第1

部分：通用要求

GB/T 22239-2019 信息安全技术网络安全等级保护基本要求

GB/T 6587 电子测量仪器 基本安全试验

GB/T 13850 交流电量转换为模拟量或数字信号的电测量变送器

GB/T 16706 环境污染源类别代码

GB/T 17214 工业过程测量和控制装置的工作条件

GB/T 17626 电磁兼容 实验和测量技术

GB/T 2423 电工电子产品环境实验 第2部分：实验方法

GB/T 17215.211 交流电测量设备 通用要求

GB/T 17215.321 交流电测量设备 特殊要求

HJ 212-2017 污染源在线监控（监测）系统数据传输标准

HJ 2000 大气污染治理工程技术导则

DL/T 5137 电测量及电能计量装置设计技术规程 四川省生态环境数据资源中心数据访问接口规范（试行）

1.3. 术语和定义

下列术语和定义适用于本技术要求。

1.3.1. 用电监控系统

按照国家标准规范和计量认证要求，根据工艺设计，对反映 排污单位生产设施、污染治理设施运行状态的关键电气参数（如： 电流、电压、功率等）进行监测的全部设备、软件平台及配套设 施。用于掌握生产设施和治理设施的运行情况、污染源停限产及 错峰生产情况等信息，是污染源自动监测系统的组成部分。

1.3.2. 生产设施

生产过程中产生废气、污水的设备。

1.3.3. 污染治理设施

应用物理、化学和/或生物的方法，去除排放的废气、污水中 污染物的设备。

1.3.4. 用电参数监测设备

对排污单位生产设施、治理设施运行的电气参数（电流、电 压、功率等）进行的监测、采集、处理、传输的设备。

1.3.5. 电量数据集中器

与分路用电参数监测设备进行通信，实现分路用电数据汇集 并与监控平台数据交互的设备。

2. 用电监控系统的组成

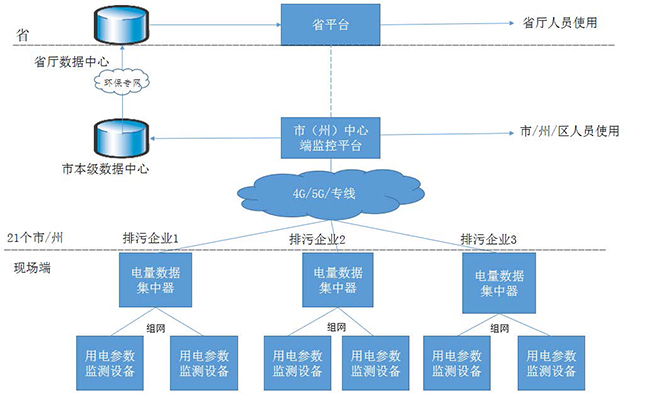

用电监控系统由现场端和中心端监控平台两部分组成，中 心端监控平台遵循“二级部署三级应用”原则，可支撑省、 市、县三级使用。总体架构如图 1 所示：

2.1. 现场端组成

图 1 总体架构图

由用电参数监测设备、电量数据集中器两部分组成。

2.2. 中心端监控平台

2.2.1.功能要求

3. 2.2.1.1 备案模块

用于对固定污染源的现场勘验备案和现场端设备的安装调试。

4. 2.2.1.2 关联分析模块

中心端监控平台用于接收现场端监测设备传输的数据，实现现场数据的汇总、报警管理、统计分析等，远程实时掌握生产设 施和治污设施运行状况并进行关联分析，及时发现污染治理设施 未开启、异常关闭及减速、空转、降频等异常情况。能对执行停 产、限产、错峰生产等调控指令的生产设施进行监测，掌握调控期间违规生产情况，对调控指令执行的总体情况进行统计分析。

5. 2.2.1.3 其他功能模块

提供短信告警方式，并提供排污单位用户对报警信息进行处 理的功能。第三方施工运维单位、排污单位可按权限登陆监控平 台进行运行维护、情况说明等操作。

5.1.1.部署方式

现场端安装用电参数监测设备并通过低功耗网络通信技术（LoRa、NB-IoT 或其它安全可靠通信技术）把数据传输到电量 数据集中器，并通过 4G/5G/专线等方式将数据传至中心端监控 平台。

中心端监控平台部署于市级环保业务专网区或 DMZ 区。

5.1.2.安装环境

项目的部署环境及部署方式具体由项目承建单位根据本单 位实际情况做深化设计，下表按 100 家企业规模搭建平台所需要配置的服务器、网络、系统软件资源估算，可根据实际情况进行资源调整：

（二）系统软件部分

5.1.3.安全性要求

物理、网络、数据传输及备份等相关安全体系方面，按 GB/T22239-2019 等级保护要求进行防护，原则上不低于第二级防护要 求。

5.1.4.数据共享

市级将用电监控数据、设备数据、报警数据等推送至本级数 据中心，并遵循《四川省生态环境数据资源中心数据访问接口规 范（试行）》相关要求将数据上传至省厅数据中心。

5.1.5.其他要求

平台应能存储 3 年以上实时监测数据，并具备离线备份功 能，每月进行离线备份。

6. 用电监控技术要求

6.1. 信号采集与传输要求

6.1.1. 采集的数据参数

现场端用电参数监测设备应具备采集以下基本数据项的能力（监控平台实际上传数据根据监管需要进行选择）：

（1）正反向有功、无功电能

（2）各相及总有功功率、无功功率、功率因数

（3）各相电流、电压

（4）非电气量数据

（5）总有功电量

（6）总无功电量

（7）设备停上电信息

（8）故障及越限告警信息 现场端可根据当地需求选择以下数据项（不强制要求）：

（1）最大需量及其发生时间

（2）漏电电流检测

（3）谐波总畸变率

（4）总谐波电流（总表线路）

（5）总谐波电压（总表线路）

6.1.2. 采集方式

电量数据集中器能从分路用电参数监测设备上采集数据。采集数据的成功率每月应不低于采集次数的 95%，不得从用户现场端系统（如 DCS、MES 等系统）读取数据，防止数据篡改。 电量信息采集频率可根据监管需求调整。

当分路用电参数监测设备产生异常、故障、越限报警等信息 时，由设备主动向电量数据集中器实时报送数据。

6.1.3. 数据通信

电量数据集中器与生态环境部门监控平台的通信协议应符 合 HJ 212-2017 标准要求。

6.1.4. 数据存储

电量数据集中器应具备断电保护功能，断电后所存储数据不 丢失，可通过磁盘、U 盘、存储卡或专用软件导出数据。

电量数据集中器应能存储 1 年以上历史数据。现场端用电监 控数据采集、传输、应用时应保障数据安全。

6.1.5. 时钟误差

时钟时间控制 48 小时内误差不超过±0.5%。

6.2. 现场端设备要求

现场端设备包括用电参数监测设备、电量数据集中器，以及 后备电源等其它辅助设备。现场端设备须满足国家和 GB/T 2423、 GB/T 17215.211、GB/T 17215.321、GB/T 31960.7 和 DL/T 5137.6 电能计量等有关技术标准要求，其中电压、电流、功率等测量数 据基本误差在±2%以内。数据传输误码率应不大于 10-5，保证通信稳定。应满足防潮、防霉、防盐雾等要求。应配备后备电源，

在外部电源停止供电后，后备电源需持续供电 10 秒以上，保证 停电事件能准确及时上报。

用电参数监测设备应采用最新的非穿刺传感器取电技术，精 度符合国家电力部门要求，经过质量检验合格的产品。电压互感 器应符合 GB 1207,电流互感器应符合 GB 1208。安装部署不影响 企业正常生产，满足安全防爆要求。

电量数据集中器在保证前端数据质量的前提下，将高质量的 用电监测数据无变化的上传至监控平台，由监控平台建模分析； 也可以植入算法，通过内置分析模型判定企业污染治理设施是否 正常运行，并向监控平台传输分析处理后的数据。

外壳防护应符合 GB4208 的要求，达到 IP55 防护以上等级， 外壳应耐腐蚀、密封性能良好、表面无裂纹、变形、污浊、毛刺 等现象，表面涂层均匀、无腐蚀、生锈、脱落及磨损现象。产品 组装坚固、零部件无松动。按键、开关等控制灵活可靠。

7. 现场端安装要求

7.1. 用电监控点位布设原则

用电监控点位布设应遵循全面性、精简性、准确性的原则。

（1）全面性：用电监控点位应全面覆盖排污许可证中列出 的主要生产设施及治污设施。未申领排污许可证的污染源，可参 考环境影响评价报告中相关内容进行布点。

（2）精简性：在准确反映污染源停限产、错峰生产、治污设施运行情况的前提下，布设的点位数量力求精简。

（3）准确性：监测点位数据应能准确反映被监测设备的用 电情况。

7.2. 用电监控点位布设要求

用电监控点位应包括总用电监控点位、生产设施用电监控点 位、治污设施用电监控点位等类型。

总用电监控点位：安装在排污单位总进线回路上，反映排污 单位生产、治污总体情况。

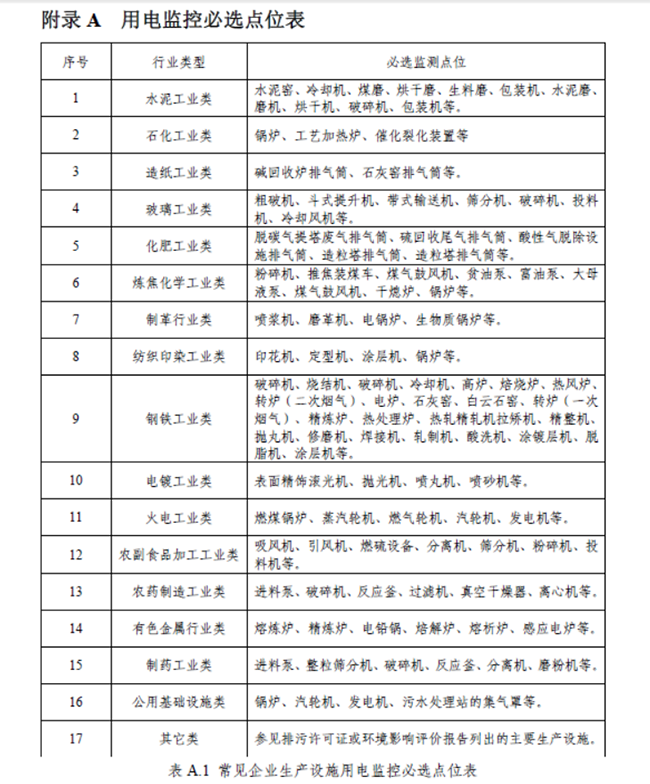

生产设施用电监控点位：安装在排污单位的生产线总回路及 主要生产设备回路上，反映排污单位停限产、错峰生产执行情况。 常见生产设施用电监控必选点位参考附录 A 中表 A.1。

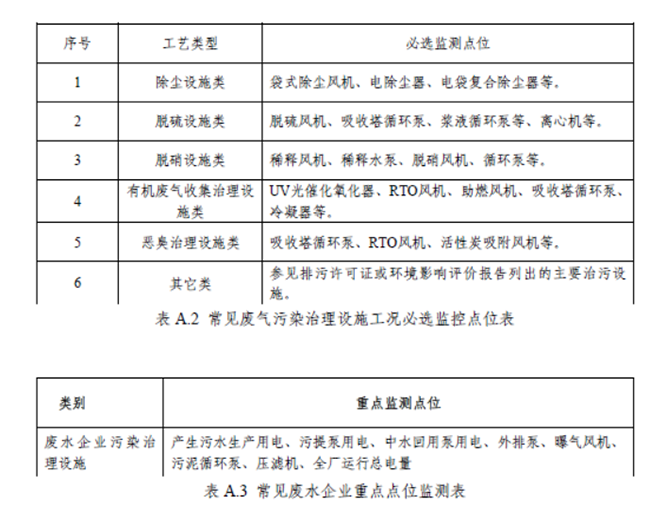

治污设施用电监控点位：安装在排污单位治污工艺总回路及 主要治污设备回路上，反映污染治理设施运行情况。常见污染治 理设施用电监控必选点位参考附录 A 中表 A.2、表 A.3。

7.3. 监测方案编制与信息备案

现场端设备安装之前，应先到排污单位现场勘察，依据监测 点位布设原则和布设要求，结合排污单位实际情况，开展基础信 息采集和监测点位布设，编制用电监控方案，通过中心端监控平 台中备案模块进行备案。排污单位基本信息以全国统一的固定污 染源数据为准，需布设用电监控点位的生产设施与治污设施的基

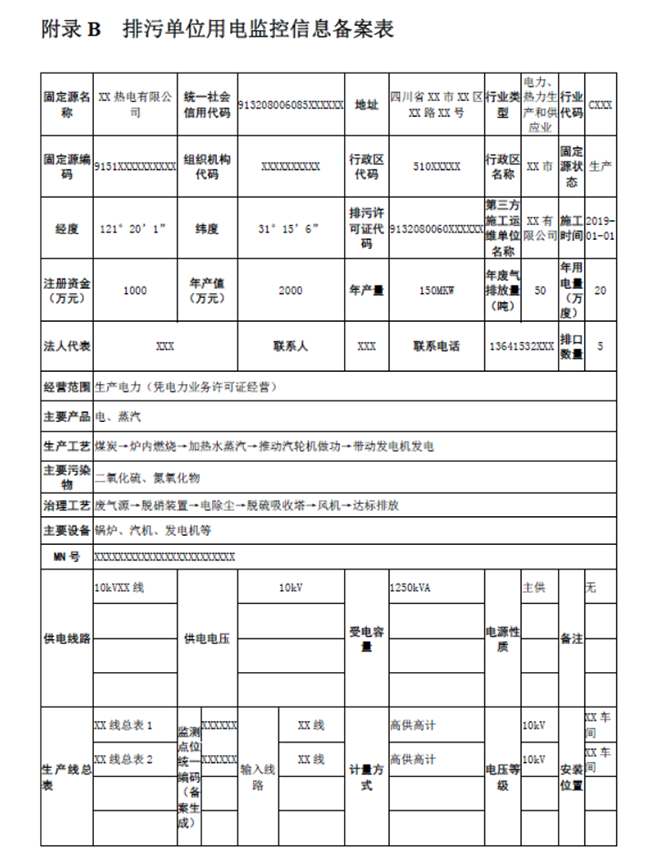

本信息以排污许可证数据为准。排污单位基础信息备案具体内容参考附录 B 中表 B.1。主要生产与治污设施基本信息备案具体内 容参考附录 B 中表 B.2、表 B.3。

7.4. 施工要求

在安装施工过程中，应按照已备案信息表进行安装调试，安 装调试应避免对安全生产和环境造成影响，安装调试人员必须有 相关的操作资质，电工应持进网作业许可证，安全工程师和安全 监督员应具有电力专业工程师以上专业技术任职资格，满足电力 施工相关要求，保障安装工艺，对原有的用电线路不造成影响。

安装位置：采集设备可安装在用户既有设备供电开关集成机 柜（如防爆柜）内的，采集设备应准确安装在对应开关位置，无 强电源引出，满足机柜密闭要求。采集设备无法安装在用户既有 柜体内的，现场应增加不低于用户现场防护等级的专用密封箱， 引出部分应通过 PG 防水接头由金属软管保护。

要根据现场安装设备密封处理要求，使用采样设备保护罩、 互感器防撕毁标签（可加印刷信息）和塑料铅封（可印刷信息）。

用电监控设备安装在室内的，工频运行的应直接安装在开关 出线位置，变频运行的应安装在变频器进线侧。

现场应能为电量数据集中器提供可靠的不间断电力负荷，安 装在户外的应配备完善规范的接地装置和避雷措施或在避雷保 护范围内，安装位置不能位于通信盲区，确保上下行数据传输稳定，同时应具备防盗和防止人为破坏的设施。

现场端设备适应环境的能力应符合 GB/T 17214.1 的要求，抗振动性能应符合 GB/T 6587.4 的要求，抗电磁干扰能力应符合 GB/T 17626 的有关要求。

监测设备所在站房应具备防雷系统，并符合 GB 50057 的要求。电源线和信号线均应设置防雷装置。

用电监控系统的安装施工应符合 GB 50093、GB 50168、GB50171 等标准规范的要求。

7.5. 安全要求

坚持“安全第一，预防为主”的方针，现场第三方施工运维 单位应按照《承装电力设施许可证管理办法》，取得国家电力监 管委员会或其派驻机构颁发的“承装（修、试）电力设施许可证”， 所持许可证等级应与排污单位电力设施电压等级相匹配，不得超 越许可证等级安装施工。

填表说明：1、生产设施、治理设施的名称及编号应与排污单位申领的《排污许可证(副本)》相一致；2、生产设施只填写有污染物产生的生产设施，如XX 炉（窑）、XX 反应釜、XX 生产线（车间）、XX 储罐、XX 输送带、综合污水处理站等；3、监测的主要生产设备应能直接反映生产设施是否正常运行；4、主要废气污染治理设施包括脱硫、脱硝、低氮燃烧、除尘、有机废气治理、除臭、火炬及其它设施；5、监测的主要治污设备应能直接反映治污设施是否正常运行；6、备用关系是指依据工程设计要求，同类设备“X 备X 用”；7、排口类型为一般、主要、特殊排放口。

注意事项：1、生产单元、治理单元及排口三者之间必须相互匹配，不得出现错位现象，防止逻辑混乱；2、有生产设施，且有污染物排放，但尚未建治污设施的，治理单元可以不填，但对应排口必须按《排污许可证(副本)》如实填写，不得漏填。
